Ostrovný solárny systém na chatu 115Wp s batériou
Popis
Solárny systém na chatu 115Wp
Optimálne navrhnutý ostrovný solárny systém na chatu, vrátane solárnej olovo-uhlíkovej batérie s dlhou životnosťou. V sade sa nachádza 115Wp fotovoltaický panel s 10A PWM regulátorom nabíjania, kompletná kabeláž s istením batérie a solárneho panelu, olovo-uhlíková batéria s kapacitou 100Ah a príslušenstvo potrebné k montáži.

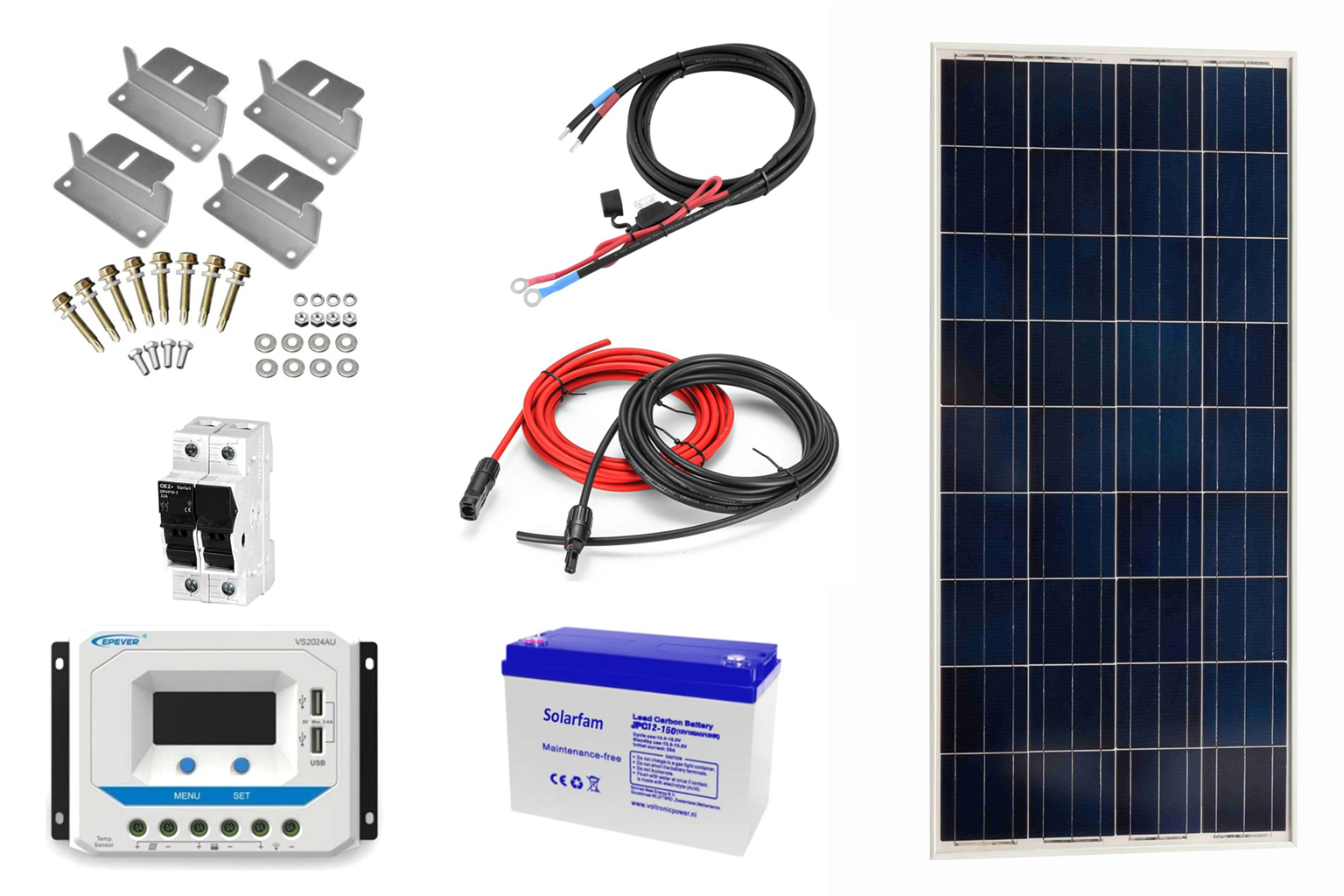

Sada obsahuje:
1ks Polykryštalický solárny panel s výkonom 115Wp
1ks Montážna sada pre solárny panel
1ks Solárny regulátor nabíjania PWM 10A
1ks Profesionálna kabeláž pre solárny regulátor s 10A poistkou
10m Čierny solárny kábel s prierezom 4mm2
1ks
1ks Podrobnú schému zapojenia
Solárna sada neobsahuje menič napätia z 12V na 230V, ten si môžete vybrať tu, alebo nás kontaktujte a s výberom Vám radi poradíme.
Graf mesačnej výroby elektrickej energie pre tento solárny systém
Vo výpočte sú započítané reálne straty na kábloch a efektivita solárneho regulátora. Simulovaný solárny systém je umiestnený v Trenčíne smerom na juh so sklonom strechy 35°. Pre iné oblasti na Slovensku sa môže výpočet líšiť o niekoľko percent. Pre viac informácii nás prosím kontaktujte.
115Wp solárny systém s PWM regulátorom priemerne ročne vyprodukuje 93,5kWh elektrickej energie.
Polykryštalický solárny panel s výkonom 115Wp.
Polykryštalický solárny panel BlueSolar 115Wp-12V série 4a so špičkovým výkonom 115Wp, pre systémy s pracovným napätím 12V.
Panel sa skladá z 36 článkov.
Vlastnosti:
- nízky súčiniteľ závislosti napätia od teploty zvyšuje účinnosť prevádzky pri vysokých teplotách
- mimoriadny výkon pri slabej intenzite osvetlenia a vysoká citlivosť na svetlo v celom slnečnom spektre
- 25-ročná obmedzená záruka na výstupný výkon a prevádzkové parametre (10 rokov 90% + 25 rokov 80% výstupného výkonu)
- uzavretá vodotesná prepojovacia skrinka (junction-box) poskytuje vysokú úroveň bezpečnosti
- výkonné preklenovacie (by-pass) diódy obmedzujú pokles výkonu pri zatienení
- robustný rám z anodizovaného hliníka uľahčuje strešnú montáž panelov do najrôznejších montážnych systémov
- vysoko priezračné temperované sklo najvyššej kvality vykazuje zvýšenú odolnosť proti nárazom a krúpom
- pokročilý systém zapuzdrenia z materiálu EVA (etylénvinylacetát) s trojvrstvovou ochrannou fóliou
- predzapojený systém rýchleho pripojenia s konektormi typu MC4 (90cm dlhé káble)
Vlastnosti solárneho panelu:
| Výkon (Wp) | 115 |
| Hmotnosť (kg) | 8 |
| Napätie v bode max. výkonu (V) | 18,94 |
| Prúd v bode max. výkonu (A) | 6,08 |
| Napätie na prázdno (V) | 22,73 |
| Skratový prúd (A) | 6,56 |
| Účinnosť solárneho panelu (%) | 16,96 |
| Výška (mm) | 1015 |
| Šírka (mm) | 668 |
| Hrúbka (mm) | 30 |
Montážna sada pre solárny panel
Montážna sada štyroch hliníkových držiakov pre uchytenie solárneho panelu k pevnému povrchu.
Vďaka tomuto systému je inštalácia malých solárnych systémov jednoduchá, cenovo dostupná a rýchla. Sada obsahuje 4 hliníkové držiaky + spojovací materiál.
Solárne panely s hliníkovým rámom majú na zadnej strane panelu štyri otvory, ku ktorým sa držiaky pripevní pomocou priložených skrutiek.
Solárny regulátor nabíjania PWM 10A
Kvalitný PWM regulátor, ktorý pracuje so systémami na 12 V alebo 24 V a prúdmi do 10 A. Maximálne vstupné napätie je 50 V. Vhodný pre panely s výkonom do 175 / 350Wp.
Svojou konštrukciou je určený pre malé ostrovné solárne systémy so solárnymi panelmi 12V (36 článkov) pre dobíjanie 12V batérie. Alebo môže byť použitý v kombinácií so solárnymi panelmi 24V (72 článkov - možno zapojiť dva 36 článkové panely do série) pre dobíjanie 24V batérie. Maximálny nabíjací prúd je do 10A. Výhodou je veľmi jednoduchá a nenáročná inštalácia a spoľahlivá prevádzka.
Vstavaný LCD displej vám poskytne informácie o napätí a prúde solárneho panelu, napätí batérie a jej nabíjacom prúde. A tiež poskytne informácie o aktuálnom odoberanom prúde pre DC spotrebiče. Tiež ponúka štatistické informácie o celkovom množstve vyrobenej a spotrebovanej energie.Pomocou tlačidiel pod displejom môžete nastaviť jeden z troch typov olovených batérií: bezúdržbová, gélová alebo kvapalinová batéria.
Tento model ponúka dva USB výstupy pre nabíjanie napr. mobilného telefónu, či iných prenosných elektronických zariadení. Maximálny prúd USB výstupov je 2,4A.
Vlastnosti:
- Automatická detekcia 12V alebo 24V
- Ochrana proti prepätiu.
- Ochrana proti skratu.
- Ochrana proti prepólovaniu solárnych panelov a batérie.
- Pri nízkom napätí odpojí výstup záťaže.
- Voliteľný externý teplotný senzor
- Maximálny nabíjací a vybíjací prúd je 10A
- 2 USB výstupy (2,4A)
- Rozmery: 142x85x41,5mm
- Váha: 220g.
- Prevádzková teplota: -25 ° C to + 55 ° C
- Maximálny prierez prípojných káblov: 4mm2
- Určený pre vnútorné inštalácie, montáž na stenu.
- Pre dobíjanie olovených akumulátorov
- Krytie: IP30
Profesionálna kabeláž pre solárny regulátor s 10A poistkou
Profesionálne certifikované káble dlhé 1,5m s prierezom 6mm2 a 10 A poistkou pre spojenie batérie a solárneho regulátora.
Kábel má na strane batérie očká M8 a na strane regulátora nabíjania je zakončený dutinkami.
Všetky komponenty sú zalisované profesionálnym nástrojom a majú optimálnu kvalitu pripojenia.
Súčasťou dvojpólového odpínača sú dve poistky určené pre fotovoltaické inštalácie - obe sú vložené v odpínači.
Vlastnosti:
- Odpínač valcových poistiek, typ: OPVP10-1 32A / 2P veľkosť 10x38
- Poistky sú veľkosti 10x38 s vypínacou charakteristikou gPV.
Osvedčená 12V olovo-uhlíková batéria s kapacitou 100Ah. Vďaka uhlíkovým nanovláknam v zápornej elektróde batéria znesie vysokú cyklickú záťaž až 3600 cyklov pri 40% hĺbke vybíjania.
Dizajnová životnosť pri 25 ° C (77 °F) 15+ rokov
Technická špecifikácia
Názov: JPC12-100
Nominálne napätie batérie: 12V
Nominálna kapacita C10: 100Ah
Doporučené nabíjacie napätie (12V): 14,4
Odporúčané udržiavacie napätie (12V): 13,5 - 13,8V
Doporučený nabíjací prúd: 10A - 25A
Maximálny nabíjací prúd: 50A (krátkodobo)
Vnútorný odpor 12V batérie: max. 5mOhm
Cyklická životnosť pri 80% DoD: 1500 cyklov
Cyklická životnosť pri 50% DoD: 2800 cyklov
Cyklická životnosť pri 40% DoD: 3600 cyklov
Rozmery: 330 x 220 x 180 mm
Váha batérie: 33 kg
Prevádzková teplota:
Vybíjanie: -40 ~ 60°C
Nabíjanie: -20 ~ 50°C
Skladovanie: -20 ~ 50°C
5m čierneho solárneho káblu s prierezom 4mm2
Kvalitný čierny solárny kábel s prierezom 4mm2 vyrobený v Nemecku. Kábel je odolný voči poveternostným vplyvom, UV žiareniu a ozónu, pracovná teplota je od -40°C do +90°C. Na kábloch budú profesionálne zalisované MC4 konektory.
| Hmotnosť | 44 kg |
